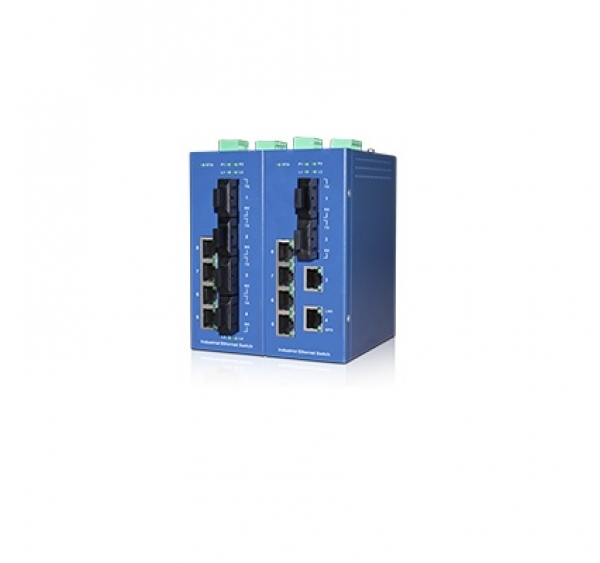

MX8M系列 -8口百兆網管型導軌式工業級以太網交換機

產品類別：導軌式網管型工業以太網交換機

MX8M系列百兆網管型導軌式工業級以太網交換機，滿足IEC61850-3標準，最多支持8個百兆口（最多支持4個光口）。其管理功能齊全，包括QoS 、VLAN 、IGMP Snooping/GMRP、 Port Trunking、SNMP V1/V2/V3、RSTP/STP等。獨有的RingGo冗余環網協議，網絡鏈路切換及恢復時間小于20ms，提高了網絡的可靠性。冗余電源輸入，寬溫設計，強抗電磁干擾能力，可廣泛應用于工業現場。

聯系碼訊

產品簡介

產品特點

符合IEC61850-3標準
最多可支持8個百兆電口或者4個百兆SC/ST光口
支持RSTP/STP及私有環網協議（恢復時間小于20ms）
支持QoS、VLAN、IGMP Snooping/GMRP等管理功能
可選24V/220V電源輸入

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）
IEEE 802.3d	Spanning Tree Protocol（生成樹）
IEEE 802.1w	Rapid Spanning Tree Protocol（快速生成樹）
IEEE 802.1s	Multiple Spanning Tree Protocol（多生成樹）
IEEE 802.1p	Class of Service（服務等級）
IEEE 802.1Q	VLAN Tag （虛擬局域網標簽）
IEEE 802.3ad	LACP(鏈路聚合控制協議)
IEEE 802.1x	User Authentication (用戶鑒權)
IEEE 802.1ab	LLDP（邏輯鏈路發現協議）

軟件特性
MIB	RFC 1215 Trap, RFC1213 MIB II,RFC 1157 SNMP MIB, RFC 1493 Bridge MIB, RFC 2674 VLAN MIB, RFC 1643,RFC 1757, RSTP MIB, Private MIB, LLDP MIB
設備管理	支持SNMP v1, v2, v3 支持Web管理（支持HTTPS 支持Telnet配置支持串口CLI配置支持DHCP-client 支持用戶登錄密碼保護
安全特性	支持ACL 支持基于端口的MAC過濾支持MAC地址綁定支持基于端口的802.1X認證支持RADIUS認證支持系統自防御，防止DDOS等攻擊
VLAN	支持端口VLAN、IEEE 802.1Q Tag 最多可用的VLAN數：64，VID范圍1 ~ 4094 支持管理VLAN
端口匯聚	支持靜態LACP 支持2組匯聚組，每組最多4個端口
網絡冗余	支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s) 私有環網（自愈時間<20ms）
QoS	支持絕對優先級、相對優先級兩種調度方式 4個優先級隊列支持根據802.1p/DSCP隊列調度，每端口8個隊列
端口鏡像	支持基于端口的單向和雙向流量鏡像
IGMP組播	支持IGMP Snooping V1/V2，最多支持256個組播組
端口帶寬控制	支持對出入端口的報文流量進行限速，粒度最小為64Kbps
廣播風暴抑制	支持對廣播報文、組播報文和未知單播報文的抑制
設備維護	支持Syslog（系統日志）支持RMON（Remote Network Monitoring）支持Ping檢測 支持鏈路層發現協議LLDP（Link Layer Discovery Protocol）
SNTP	支持SNTP協議
固件升級	支持WEB頁面和串口TFTP升級
配置文件	支持配置文件的導入和導出

交換特性
MAC地址表	8K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多8個百兆電口
百兆光口	最多4個百兆光口
光口傳輸距離	多模2km，單模20km/40km/60km/120km可選
LED指示燈	電源、電口、光口、狀態
控制串口	RS-232（RJ45連接器），115200bps, 8, N, 1

電源和告警
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大8瓦
電源保護	反接保護、過載保護
告警	3針端子

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	57(W) x 136(H) x 109(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE
