產品介紹
MX3系列工業級百兆光電收發器，支持百兆電口到百兆光口的轉換。冗余電源設計，寬電壓范圍輸入，并提供過載和反接保護。寬溫設計，強抗電磁干擾能力，完全滿足苛刻的工業應用環境。
產品特征
-
支持多種光口，包括SC/ST/FC等
-
冗余電源輸入，支持過載和反接保護
-
寬溫型號工作溫度范圍-40℃ ~ 75 ℃
-
IP40防護等級，金屬外殼
IEEE標準
| IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX | IEEE 802.3x for Flow Control |
接口
1個百兆電口10/100BaseT(X)，雙電口可選
1個百兆光口100BaseFX(SC\FC\ST)
電源
輸入電壓：
24 VDC (12 ~ 36 V)或者
110/220 VDC (88 ~ 300 V)或者
110/220 VAC (85 ~ 264 V)
功耗: 最大3瓦
電源接口：4-pin接線端子
過載保護：提供
反接保護：提供
機械特性
外殼：IP40防護等級
尺寸（W x H x D）：
24V: 30 mm x 125 mm x 90 mm
220V: 40 mm x 125 mm x 90 mm
安裝方式：默認導軌安裝，可選面板安裝
操作環境
操作溫度：標準溫度 -10°C ~ 60 °C
寬溫 -40°C ~ 75 °C
儲存溫度：-40°C ~ 85 °C
相對濕度：5 ~ 95% (無凝霜)
認證
EMI：FCC Part 15. CISPR(EN55022) class A
EMS：
EN 61000-4-2（ESD）Level 3，
EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，
EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3，
EN 61000-4-8
IEC(EN)60068-2-6
保修期：5年
尺寸圖
配置舉例
產品概述
MX3G系列工業級千兆光電收發器，冗余電源設計，寬電壓范圍輸入，并提供過載和反接保護。寬溫設計，強抗電磁干擾能力，完全滿足苛刻的工業應用環境，提供經濟可靠的網絡接入。
產品特征
-
支持多種千兆光口，包括SC/ST/FC等
-
冗余電源輸入，支持過載和反接保護
-
寬溫型號工作溫度范圍-40℃ ~ 75 ℃
-
IP40防護等級，金屬外殼
標準
| IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) | IEEE 802.3z for 1000BaseX IEEE 802.3x for Flow Control |
接口
2個千兆電口10/100/1000BaseT(X)
1個千兆光口1000BaseFX(SC\FC\ST)
電源
輸入電壓：24 VDC (12 ~ 36 V) 或者 110/220 VDC (88 ~ 300 V) 或者 110/220 VAC (85 ~ 264 V)
功耗: 最大4瓦
電源接口：4-pin接線端子
過載保護：提供
反接保護：提供
機械特性
外殼：IP40防護等級
尺寸（W x H x D）：
24V: 30 mm x 125 mm x 90 mm
220V: 40 mm x 125 mm x 90 mm
安裝方式：默認導軌安裝，可選面板安裝
工作環境
操作溫度：標準溫度 -10°C ~ 60 °C
寬溫 -40°C ~ 75 °C
儲存溫度：-40°C ~ 85 °C
相對濕度：5 ~ 95% (無凝霜)
認證
EMI：FCC Part 15. CISPR(EN55022) class A
EMS：
EN 61000-4-2（ESD）Level 3，
EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，
EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3，
EN 61000-4-8
IEC(EN)60068-2-6
保修期：5年
尺寸圖

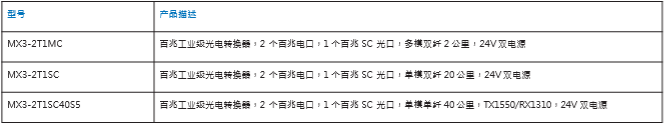

配置舉例
產品概述
產品特征
- 支持 2 個百兆電口、1 個百兆光口
- 光口 SC/ST/FC 可選，距離可選
- 可選 24V/220V 電源輸入
- 工業 IP40 防護等級
- 支持導軌式 / 壁掛式安裝
產品參數
| IEEE 標準 | |
| IEEE 802.3 | 10BaseT Ethernet |
| IEEE 802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
| IEEE 802.3x | Flow Control（流量控制） |
| 交換特性 | |
| MAC 地址表 | 2K |
| 數據包緩存 | 1Mbit |
| 處理方式 | 存儲轉發 |
| 接口 | |
| RJ45 端口數 | 2 個百兆電口 |
| 百兆光口 | 1 個百兆光口，單模 / 多?？蛇x， |
| SC/ST/FC 可選，單纖 / 雙纖可選 | |
| 百兆光口傳輸距離 | 多模 2km，單模 20km/40km/60km/120km 可選 |
| LED 指示燈 | 電源、電口、光口 |
| 電源 | |
| 24V 輸入 | 4 針端子，雙電源 ; |
| 24VDC 電源支持范圍為 12~36VDC | |
| 220V 輸入 | 4 針端子，單電源 ; |
| 220V 電源支持范圍為 85~264VAC/77~300VDC | |
| EMC | CE, FCC |
| EMI | FCC Part 15. CISPR(EN55022) class A |
| EMS | EN61000-4-2（ESD）Level 3, |
| EN61000-4-3（RS）Level 3, | |
| EN61000-4-4（EFT）Level 3, | |
| EN61000-4-5（Surge）Level 3, | |
| EN61000-4-6（CS）Level 3, | |
| EN61000-4-8 | |
| Shock | IEC60068-2-27 |
| Freefall | IEC60068-2-32 |
| Vibration | IEC60068-2-6 |
| Green Product | RoHS, WEEE |
| 質保期 | |
| MTBF | 380000h |
| 保修期 | 5年 |

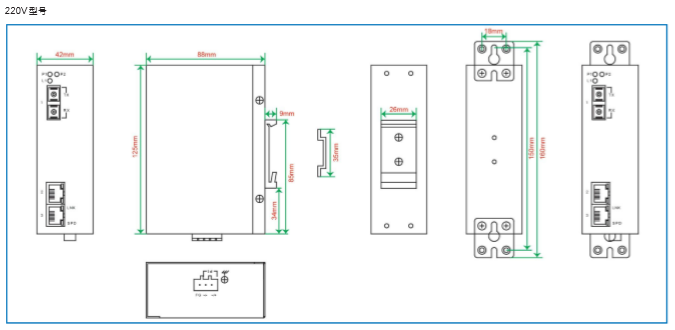

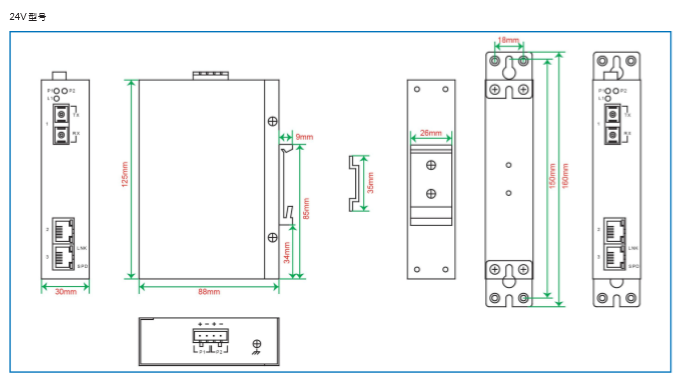

產品尺寸
